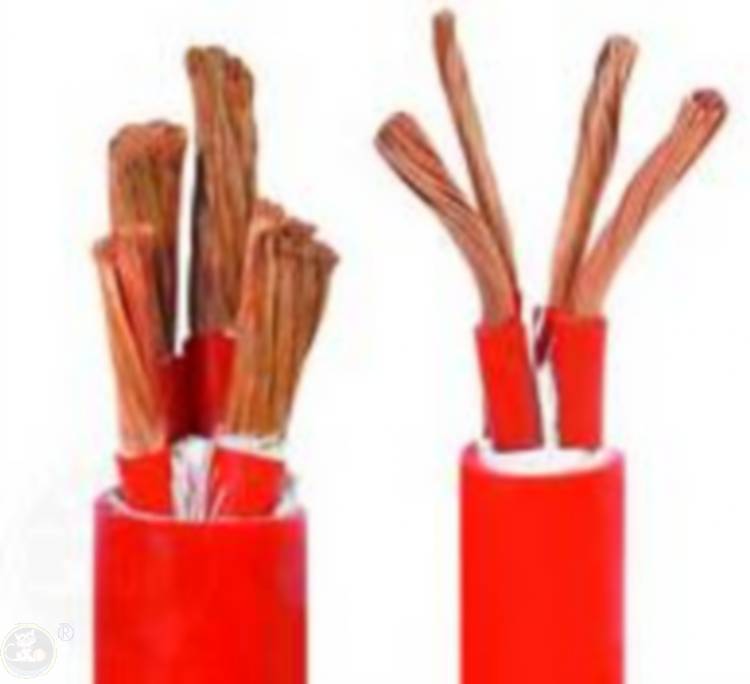

    硅橡膠電力電纜

    詳細說明:

    硅橡膠電纜

    一:產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電

    纜,產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性,電纜結構柔軟,輻射方便,高溫(高寒)

    環境下電氣性能穩定,抗老化性能突出,使用壽命長,廣泛用于冶金、電力、石化、電子、汽車制造等行

    業。

    二:產品執行標準

    阻燃耐火特性試驗執行GB12666-90要求

    三:使用特性

    1.   交流額定電壓:U0/U 0.6/1KV,高工作溫度: 180℃,低環境溫度:固定敷設-60℃

    2.   電纜安裝敷設溫度應不低于-25℃。

    3.   電纜允許彎曲半徑:電纜小為電纜外徑的10倍

    四:基本型號及名稱

    型號

    產品名稱

    YGC

    硅橡膠絕緣硅橡膠護套電力電纜

    YGCR

    硅橡膠絕緣硅橡膠護套移動用電力軟電纜

    YGCP

    硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜

    YGC22

    硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜

    JGG

    硅橡膠絕緣硅橡膠護套安裝線

    JGGR

    硅橡膠絕緣硅橡膠護套移動用安裝軟線

    JGGP

    硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線

    JHXG

    硅橡膠絕緣電機引接線



    備注:阻燃型硅橡膠電纜型號前加ZR,導體線芯中銅絲可以采用鍍錫。



    五:代號名稱和含義

    代號

    代號含義

    Y

    系列代號(移動軟電纜)

    G

    硅橡膠

    C

    重型

    22

    鋼帶鎧裝

    P

    銅編織屏蔽

    R

    多股絞合導體

    J

    電機引接線



    六:主要技術指標

    1.成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。

    2.20℃時絕緣電阻不小于100MΩ/KM

    3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。



    七:基本電纜規格及結構參數

    線芯標稱截面(mm2)

    導體結構

    (根數直徑)

    (B/R)

    mm

    電纜大外徑(mm)

    參考重量(kg/km)

    YGC

    JGGF

    YGCR

    JGGFR

    YGCR

    JGGFR

    YGC22

    JGG22

    1*1.5

    19*0.32/48*0.20

    3.2

    3.5

    27.5



    1*2.5

    19*0.41/51*0.25

    3.7

    3.9

    38.6



    1*4

    19*0.52/82*0.25

    4.6

    5.2

    55.5



    1*6

    19*0.65/123*0.25

    5.6

    6.5

    77.7



    1*10

    48*0.52/204*0.25

    7.2

    7.8

    132



    1*16

    75*0.52/323*0.25

    8.2

    9.0

    188



    1*25

    108*0.52/513*0.25

    10.2

    11.0

    312



    1*35

    108*0.65/722*0.25

    112

    12.0

    408



    1*50

    10*2.52/1026*0.25

    13.5

    14.5

    554



    1*70

    19*2.16/1406*0.25

    16.5

    17.5

    762



    1*95

    19*2.52/486*0.50

    19.0

    20.5

    1045



    1*120

    24*2.52/608*0.50

    20.0

    22.0

    1281



    1*150

    30*2.52/760*0.50

    21.0

    24.2

    1612



    1*185

    37*2.52/945*0.50

    25.0

    28.0

    1981



    2*2.5

    7*0.68/51*0.25

    10.5

    11.2

    158

    272

    2*4

    19*0.52/82*0.25

    12

    13.2

    210

    347

    2*6

    19*0.65/123*0.25

    14.0

    15.3

    263

    407

    2*10

    7*1.37/204*0.25

    17.8

    18.9

    394

    562

    2*16

    7*1.70/323*0.25

    20.0

    21.2

    540

    724

    2*25

    7*2.15/513*0.25

    23.0

    24.5

    794

    828

    2*35

    7*2.52/722*0.25

    25.7

    26.3

    1037

    1037

    2*50

    10*2.52/1026*0.25

    26.0

    27.5

    1236

    1385

    2*70

    19*2.16/1406*0.25

    27.0

    28.9

    1647

    1792

    2*95

    19*2.52/486*0.50

    32.0

    33.9

    2189

    2654

    2*120

    24*2.52/608*0.50

    45.0

    48.0

    2640

    3180

    2*150

    30*2.52/760*0.50

    52.0

    57.0

    3280

    3920

    2*185

    37*2.52/945*0.50

    60.0

    65.0

    4006

    4768

    3*1.5

    7*0.52/48*0.20

    9.7

    10.7

    150

    291

    3*2.5

    7*0.68/51*0.25

    11.7

    12.2

    196

    342

    3*4

    19*0.52/82*0.25

    12.6

    13.5

    274

    444

    3*6

    19*0.65/123*0.25

    14.8

    16.2

    350

    531

    3*10

    7*1.37/204*0.25

    20.0

    22.0

    539

    737

    3*16

    7*1.70/323*0.25

    22.0

    24.5

    740

    972

    3*25

    7*2.15/513*0.25

    25.3

    27.0

    1139

    1372

    3*35

    7*2.52/722*0.25

    28.0

    31.5

    1480

    1729

    3*50

    10*2.52/1026*0.25

    32.0

    37.5

    1900

    2405

    3*70

    19*2.16/1406*0.25

    41.0

    50.0

    4061

    3087

    3*95

    19*2.52/486*0.50

    45.0

    55.0

    997

    4003

    3*120

    24*2.52/608*0.50

    50.0

    60.0

    4060

    4887

    3*150

    30*2.52/760*0.50

    60.0

    65.0

    5197

    2995

    3*185

    37*2.52/945*0.50

    65.0

    70.0

    6279

    7262

    3*4+1*2.5

    19*0.52/82*0.25

    14.5

    15.5

    320

    481

    3*6+1*4

    19*0.65/123*0.25

    16.2

    17.8

    423

    597

    3*10+1*6

    7*1.37/204*0.25

    21.0

    23.0

    630

    827

    3*16+1*10

    7*1.70/323*0.25

    23.0

    25.0

    888

    1255

    3*25+1*16

    7*2.15/513*0.25

    27.0

    29.0

    1375

    1578

    3*35+1*16

    7*2.52/722*0.25

    32.3

    35.0

    1690

    1927

    3*50+1*25

    10*2.52/1026*0.25

    36.0

    40.0

    2175

    2760

    3*70+1*35

    19*2.16/1406*0.25

    40.0

    44.0

    2950

    3546

    3*95+1*50

    19*2.52/486*0.50

    46.0

    52.0

    3950

    4670

    24*2.52/608*0.50

    51.0

    55.0

    4800

    5745

    3*150+1*70

    30*2.52/760*0.50

    56.0

    60.0

    5810

    6862

    3*185+1*95

    37*2.52/945*0.50

    66.0

    70.0

    7200

    8394

    4*4

    19*0.52/82*0.25

    14.2

    16.2

    352

    515

    4*6

    19*0.65/123*0.25

    17.1

    19.0

    450

    629

    4*10

    7*1.37/204*0.25

    22.1

    24.0

    672

    881

    4*16

    7*1.70/323*0.25

    24.5

    26.5

    952

    1176

    4*25

    7*2.15/513*0.25

    27.0

    31.5

    1476

    1673

    4*35

    7*2.52/722*0.25

    33.0

    35.5

    1876

    2142

    4*50

    10*2.52/1026*0.25

    39.0

    41.0

    2392

    2982

    4*70

    19*2.16/1406*0.25

    41.0

    44.0

    3300

    3871

    4*95

    19*2.52/486*0.50

    47.0

    50.0

    4300

    5094

    4*120

    24*2.52/608*0.50

    49.0

    54.0

    5380

    6187

    4*150

    30*2.52/760*0.50

    56.0

    60.0

    6750

    7596

    4*185

    37*2.52/945*0.50

    68.0

    72.0

    8190

    9194

    天津電纜總廠橡塑電纜廠主要生產的電纜類型主要有阻燃電纜(主要用于煤礦行業),YC,YZW通用橡套軟電纜,MYPTJ礦用橡套軟電纜,JHS防水橡套扁電纜,YH,YHF電焊機電纜,MC采煤機用電纜,YJV交聯聚乙烯絕緣電力電纜,KVV聚氯乙烯、KYJV交聯聚乙烯、CEFR乙丙膠絕緣、KGG硅橡膠絕緣控制電纜,VV聚氯乙烯、YJV交聯聚乙烯、ZRVV,NHKVV阻燃耐火電力電纜,KVV控制電纜,BV布電線,MCP采煤機金屬屏蔽軟電纜,MZ煤礦用電鉆電纜移動軟電纜,VV聚氯乙烯絕緣電力電纜,VV22低壓交聯聚乙烯絕緣電力電纜,CVV乙丙膠絕緣、KGG硅橡膠絕緣電力軟電纜,主要規格有MY,MYP,MC,MCP,MYPTJ,MCPTJ,MZ,MZP,MYQ,UGF,YH,YHF,YHD,JHS,MHYV,MHYVR,MHY32、MHYVP、MHYVRP,MKVV,MKVV22,MKVV32,KVV,KVV22,KVVP,KVVP-22,KVVR,KVVRP,KVVRP-22,VV,VV22,VLV,VLV22,YJV,YJV22等產品,我公司生產的電纜廣泛應用于化工、消防、冶金、電力等基礎性必備的產業,與現代化的工程理念相配套,并且多次為國家重點項目提供原料。

    天津市電纜總廠橡塑電纜廠是國內專業的硅橡膠電力電纜廠家,我廠生產的硅橡膠電力電纜質量優異,性能穩定。廣受市場與用戶好評,如果您想了解更多的硅橡膠電力電纜價格相關信息,請您聯系我們或查看其它頁面。
